숨겨진 강국 : 긍정적 인 변위 공압 모터의 세계 발견

I. 소개

에이. 후크 : 압축 공기의 힘

산업용 자동화 및 전문 기계의 세계에서 강력한 엔진의 포효 또는 전기 모터의 윙윙 거리는 종종 중심 단계가됩니다. 그러나 조용하고 효율적으로, 또 다른 힘은 수십 년 동안 진행되어 기존의 전원이 부족한 독특한 이점, 즉 압축 공기의 힘을 제공합니다. 이 보이지는 않지만 강력한 중간은 공압 모터로 알려진 장치를 구동하여 수많은 응용 분야에서 무성한 영웅 역할을합니다.

B. 뭐야 양성 변위 공압 모터 ?

A 양의 변위 공압 모터 압축 공기의 에너지를 기계적 회전 운동으로 변환하는 기계 장치입니다. 블레이드 오버 블레이드의 동적 흐름에 의존하는 터빈 스타일의 공기 모터와 달리, 양의 변위 모터는 체적 원칙으로 작동합니다. 그들은 압축 공기의 고정 된 양을 가두어 확장을 허용 한 다음 압력 차동을 사용하여 연속 회전 운동을 생성합니다. 이 근본적인 차이는 특히 까다로운 환경에서 뚜렷한 특성과 장점을 제공합니다.

C. 간단한 역사와 진화

전력에 압축 공기를 사용하는 개념은 수세기에 걸쳐 채굴 및 터널링에 초기 응용 프로그램으로 거슬러 올라갑니다. 실용적인 공압 모터의 개발은 19 세기에 전기 모터의 불꽃이 상당한 위험을 초래하는 위험한 조건에서 더 안전하고 강력한 전원이 필요에 따라 견인력을 얻었습니다. 시간이 지남에 따라 디자인은 간단한 피스톤 중심 메커니즘에서보다 정교한 Vane 및 Gear Motor로 발전했으며, 각각의 산업 및 특수 애플리케이션이 넓어지는 특정 성능 프로파일을 제공합니다.

D. 중요성 및 일반적인 응용 프로그램 개요

양성 변위 공압 모터는 안전, 내구성 및 정밀한 제어가 가장 중요한 산업에서 필수적입니다. 그들은 일반적으로 제조업의 전원 수공구, 재료 취급의 호이스트, 화학 식물의 믹서 및 의료 및 식품 가공 시설의 특수 장비가 발견됩니다. 폭발성 대기에서의 고유 한 안전성과 손상없이 실속하는 능력은 많은 도전적인 운영 환경에서 선호하는 선택입니다.

E. 기사 범위와 독자가 배울 것

이 기사는 긍정적 인 변위 공압 모터를 지배하는 기본 원칙을 탐구하고 다양한 유형을 탐색하며 주요 장점과 한계를 강조하며 다양한 응용 프로그램을 자세히 설명합니다. 또한이 중요한 기술의 미래 추세를 살펴보면서 필수 선택 기준 및 유지 보수 관행을 다룰 것입니다.

II. 공압 운동 작동의 기초

A. 에너지 원으로서 압축 공기

1. 모터와 관련된 압축 공기의 특성 : 압축 공기는 작동 유체 역할을하며 운동 에너지로 전환되는 잠재적 에너지를 저장합니다. 모터 작동을위한 주요 특성에는 압축성 (에너지 저장 가능), 확장 능력 (모터 구동) 및 상대적으로 낮은 점도 (촉진 흐름)가 포함됩니다.
2. 공기압 및 흐름의 역할 : 공압 모터의 성능은 공급 된 공기압 및 유속에 직접적으로 의존합니다. 압력은 모터를 구동하는 데 사용할 수있는 힘을 지시하는 반면 유량 (단위 시간당 공기량)은 모터의 속도를 결정합니다. 압력이 높을수록 일반적으로 토크가 높아지고 유량이 높을수록 속도가 높아집니다.

B. 양성 변위 원리가 설명되었습니다

1. 고정 된 양의 공기가 갇히고 확장되는 방법 : 양의 변위의 핵심은 모터의 설계에 있으며 밀봉 된 챔버를 만듭니다. 압축 공기는이 챔버로 들어가서 움직일 수있는 요소 (베인 또는 피스톤과 같은)를 밀어냅니다. 요소가 움직일 때 챔버의 부피가 증가하여 공기가 에너지를 팽창시키고 전달할 수 있습니다. 공기가 작업을 수행하면 소진되고 사이클이 반복됩니다. 이 "양의 변위"는 각 사이클에서 특정 부피의 공기가 이용되도록하여 예측 가능하고 제어 된 움직임을 제공합니다.
2. 다른 모터 유형과 비교 (예 : 터빈 - 간단히) : 공기의 연속 흐름을 사용하여 회전식 (풍차와 유사)을 회전시키는 공압 터빈과 달리 양성 변위 모터는 움직이는 부품에 작용하는 별개의 공기에 의존합니다. 이것은 일반적으로 더 낮은 속도에서 더 효율적이며 비슷한 크기의 터빈에 비해 더 높은 시동 토크를 가능하게합니다.

C. 주요 구성 요소 (일반)

특정 설계는 다양하지만 대부분의 양의 변위 공압 모터는 공통 필수 구성 요소를 공유합니다.

1. 로터/샤프트 : 선형 력을 팽창 공기에서 회전 운동으로 변환하는 중앙 회전 성분은 출력에 전원을 전원을 전달합니다.
2. 주택: 모든 내부 구성 요소를 둘러싸고 구조적 무결성을 제공하고 압축 공기를 포함하는 외부 케이싱.
3. 입구/배기 포트 : 압축 공기가 모터로 들어가고 소비 된 공기가 배출되는 개구부.
4. 밀봉 요소 : O- 링, 개스킷 및 챔버 사이의 공기 누출을 방지하고 효율적인 작동을 보장하는 정확한 가공과 같은 구성 요소.

III. 양성 변위 공압 모터의 유형

양의 변위 공압 모터는 여러 구성으로 제공되며, 각각 고유 한 작동 특성을 기반으로 다양한 응용 프로그램에 적합합니다.

A. 베인 모터

1. 설명 및 구성 : 베인 모터는 더 큰 원통형 하우징 내에서 편심 한 원통형 로터로 구성됩니다. 직사각형 반은 로터의 방사형 슬롯에 장착됩니다.
2. 그들이 일하는 방법 : 압축 공기가 모터로 들어가면, 원심력으로 인해 기원 벽에 바깥쪽으로 바깥쪽으로 밀려납니다. 그런 다음 공기는 로터, 베네 및 하우징 사이에 형성된 초승달 모양의 챔버에서 팽창하여 로터가 회전하게됩니다. 로터가 회전함에 따라 베네는 다시 슬롯으로 밀고 소비 된 공기가 소진됩니다.
3. 장점 : Vane Motors는 컴팩트하고 우수한 시작 토크를 제공하며 공기 흐름 방향을 변경하여 쉽게 가역적이며 비교적 고속으로 작동 할 수 있습니다.
4. 단점 : 마찰로 인해 베네와 하우징에 착용하기 쉽고 씰이 저하되면 공기 누출이 발생하여 효율이 감소합니다.
5. 일반적인 응용 프로그램 : 소형 크기와 높은 전력 대량 비율로 인해 그라인더, 드릴, 스크루 드라이버 및 충격 렌치와 같은 손 도구에 널리 사용됩니다.

B. 피스톤 모터

피스톤 모터는 일반적으로 더 강력하며 낮은 속도에서 더 높은 토크를 제공합니다.

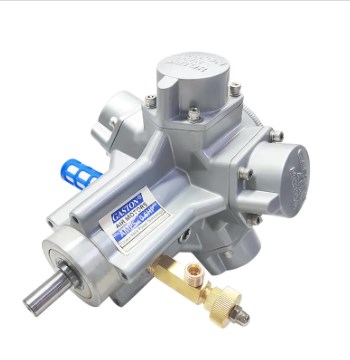

1. 방사형 피스톤 모터 :
   1. 설명 및 구성 : 이 모터는 중앙 크랭크 샤프트 주위에 방사형으로 배열 된 여러 피스톤 (일반적으로 3 내지 6 이상)을 특징으로합니다.
   2. 그들이 일하는 방법 : 압축 공기는 각 피스톤에 순차적으로 지시되어 바깥쪽으로 강요됩니다. 이 선형 운동은 내연 기관과 유사한 크랭크 샤프트에 의해 회전 운동으로 변환됩니다.
   3. 장점 : 방사형 피스톤 모터는 높은 토크 출력, 우수한 저속 성능 및 강력한 구조로 유명합니다. 그들은 매우 내구성이 뛰어나고 무거운 하중을 처리 할 수 있습니다.
   4. 단점 : 그들은 주어진 전력 출력에 대한 Vane Motors보다 크고 무겁고 일반적으로 설계에서 더 복잡합니다.
   5. 일반적인 응용 프로그램 : 호이스트, 윈치, 믹서 및 대형 산업 기계와 같은 저속에서 높은 토크와 정확한 제어가 필요한 응용 분야에 이상적입니다.
2. 축 피스톤 모터 (공압에는 덜 일반적) :
   1. 간단한 설명 : 유압 시스템에서는 더 널리 퍼져 있지만, 공압 모터에 대한 축 피스톤 설계는 존재하지만 덜 일반적입니다. 이들은 일반적으로 드라이브 샤프트와 평행 한 피스톤을 포함하여 스와쉬 플레이트 또는 흔들림 플레이트에 작용하여 회전 운동을 생성합니다.

C. 기어 모터

1. 설명 및 구성 : 공압 기어 모터는 일반적으로 하우징 내에 둘러싸인 2 개의 메쉬 기어 (외부 또는 내부)로 구성됩니다.
2. 그들이 일하는 방법 : 압축 공기는 모터로 들어가서 기어 치아와 하우징 사이의 주머니에 갇혀 있습니다. 기어가 회전함에 따라 공기가 운반 된 다음 배기 포트를 통해 방출됩니다. 이 포켓으로 들어오고 나가는 공기의 지속적인 흐름은 회전력을 만듭니다.
3. 장점 : 기어 모터는 디자인이 간단하고 매우 견고하며 일반적으로 고속 응용 분야에 적합합니다. 그들은 일부 조건에서 Vane Motors보다 착용하기 쉽습니다.
4. 단점 : 그들은 일반적으로 베인 또는 피스톤 모터에 비해 더 낮은 시작 토크를 제공하며 매우 낮은 속도에서 덜 효율적일 수 있습니다.
5. 일반적인 응용 프로그램 : 컨베이어 드라이브, 작은 펌프 및 일부 믹싱 장비와 같은 일관된 속도 및 중간 정도의 토크가 필요한 응용 분야에 사용됩니다.

D. 다이어프램 모터 (로타리로는 덜 일반적, 선형 작용의 경우 더 많음)

선형 작동 (예 : 밸브 또는 펌프)에 주로 사용되지만 일부 회전식 다이어프램 모터가 존재합니다. 그들은 유연한 다이어프램의 편향을 사용하여 선형 운동을 회전 운동으로 변환하는 메커니즘을 구동합니다. 이것들은 1 차 로터리 전원으로 덜 일반적이지만 양의 변위 원리를 예시합니다.

IV. 주요 특성과 장점

긍정적 인 변위 공압 모터는 특정 산업 상황에서 선호하는 선택이되는 몇 가지 강력한 장점을 제공합니다.

A. 위험한 환경의 안전

1. 비 스파킹 작업 : 전기 모터와 달리 공압 모터는 전기를 사용하지 않으므로 작동 중에 스파크를 생성하지 않습니다. 이것은 가연성 가스, 증기 또는 먼지가 포함 된 환경에서 중요한 안전 기능입니다.
2. 폭발성 성격 : 그들의 고유 한 디자인은 폭발성 대기 (ATEX 영역 또는 이와 동등한)에서 사용하기에 본질적으로 안전하여 점화 위험을 크게 줄입니다.

B. 높은 전력 대량 비율

공압 모터는 크기와 무게에 비해 상당한 전력을 제공 할 수 있으므로 공간과 무게가 중요한 고려 사항 인 휴대용 도구 및 응용 프로그램에 이상적입니다.

C. 즉시 시작, 정지 및 반전

그들은 공기 공급을 제어하여 거의 즉각적으로 시작, 멈추고 반대 방향을 가질 수 있습니다. 이 빠른 반응은 빠르고 정확한 움직임이 필요한 응용 프로그램에 중요합니다.

D. 가변 속도 및 토크 컨트롤

1. 공기 공급의 간단한 조절 : 공압 모터의 속도와 토크는 들어오는 공기 압력과 흐름을 조절하여 쉽게 제어 할 수 있습니다. 이것은 유연하고 직관적 인 작동을 제공하는 간단한 밸브로 달성 할 수 있습니다.

E. 과부하 보호 (손상없이 실속)

중요한 장점은 손상을 입지 않고 과부하 조건에서 실속하는 능력입니다. 부하가 모터의 토크 용량을 초과하면 단순히 중지됩니다. 과부하가 제거되면 과열 및 연소 할 수있는 전기 모터와 달리 재설정 또는 수리가 필요하지 않고 작동을 재개 할 수 있습니다.

F. 내구성과 견고성

1. 거친 환경에 대한 내성 (먼지, 열, 습도) : 공압 모터는 본질적으로 강력하며 고온, 먼지가 많은 환경 및 높은 습도를 포함하여 가혹한 작동 조건을 견딜 수있어 전기 모터를 손상시킬 수 있습니다.

G. Cool Operation (공기 팽창이 모터를 냉각)

모터 내에서 압축 공기가 팽창함에 따라 냉각 효과가 발생합니다. 이는 공압 모터가 일반적으로 전기 모터보다 시원하게 작동하여 과열의 위험을 줄이고 수명을 연장 할 위험을 감소 시킨다는 것을 의미합니다.

V. 단점과 한계

그들의 많은 장점에도 불구하고, 양성 변위 공압 모터에는 고려해야 할 특정 한계가 있습니다.

A. 에너지 효율

1. 전기 모터에 비해 효율이 낮습니다. 일반적으로 공압 모터는 전기 대응 물보다 에너지 효율이 적습니다. 공기 자체를 압축하는 과정은 상당한 양의 에너지를 소비하며 모터 작동에 고유 한 손실이 있습니다.
2. 압축 공기 소비 : 전력을 공급하기 위해서는이 모터는 압축 공기를 지속적이고 실질적으로 공급해야하므로 생성 및 유지 관리 비용이 많이들 수 있습니다.

B. 소음 수준

공압 모터는 주로 압축 공기의 빠른 배기로 인해 작동 중에 시끄러울 수 있습니다. 소음기와 머플러는 종종이 문제, 특히 실내 환경에서 완화해야합니다.

C. 대기 질 요구 사항

1. 여과 및 윤활 공기가 필요합니다. 최적의 성능과 수명을 위해 공압 모터는 깨끗하고 건조하며 종종 윤활 된 압축 공기가 필요합니다. 수분, 먼지 및 기름과 같은 오염 물질은 마모, 부식 및 막힘을 유발할 수 있습니다.
2. 오염 물질의 영향 : 대기 질이 좋지 않으면 유지 보수가 증가하고 효율이 감소하며 모터 구성 요소의 조기 실패가 발생합니다.

D. 배기 공기 관리

1. 소음 및 오일 안개의 가능성 : 소진 된 공기는 크게 크며 공기 공급이 윤활화되면 환경으로 오일 안개를 방출 할 수 있으며, 이는 환기 또는 수집 시스템이 필요할 수 있습니다.

E. 압축 공기 인프라 비용

공압 시스템을 구현하려면 공기 압축기, 건조기, 필터, 레귤레이터 및 유통 배관에 대한 투자가 필요하므로 상당한 선결제 및 지속적인 비용이 될 수 있습니다.

VI. 양성 변위 공압 모터의 응용

양성 변위 공압 모터가 제공하는 안전, 전력 및 제어의 고유 한 조합은 광범위한 산업 및 응용 분야에서 필수 불가결하게 만듭니다.

A. 산업 도구

그들은 많은 워크샵과 조립 라인의 작업자입니다.

• 그라인더 : 재료 제거 및 마감 처리.
• 훈련 : 정확한 구멍 보링.
• 충격 렌치 : 고도로 고정 및 풀기.
• 드라이버 : 제어 된 토크가 필요한 조립 작업.

B. 재료 취급

강력한 특성과 무거운 하중을 처리하는 능력은 다음에 이상적입니다.

• 호이스트 : 무거운 물체를 안전하게 들어 올리고 낮추기 위해.
• 윈치 : 당기고 포지셔닝 하중.
• 컨베이어 : 재료 운송 시스템 주행을 위해.

C. 혼합 및 교반

비 스패킹 특성은 가연성 재료가있는 환경에서 중요합니다.

• 페인트 믹서 : 점화 위험없이 균일 한 일관성을 보장합니다.
• 화학 교반기 : 부식성 또는 휘발성 물질을 안전하게 교반합니다.

D. 식음료 산업

세척을 견딜 수있는 능력과 멸균 조건에서 작동하는 능력은 다음과 같습니다.

• 세척 기능 : 물과 청소제에 저항하도록 설계된 모터.
• 멸균 환경 : 위생이 가장 중요한 경우 가공 및 포장에 사용됩니다.

E. 광업 및 건축

가혹한 조건에 대한 내구성과 저항은 필수적입니다.

• 가혹한 조건에서의 견고성 : 먼지가 많고 습하고 견고한 환경에서 안정적으로 작동합니다.

F. 의료 및 제약

비자 성 특성 및 안전은 민감한 응용 분야에 중요합니다.

• 살균 : 의료 기기에서 사용하기 위해 멸균 될 수 있습니다.
• 비자 성 특성 : MRI 기계 및 기타 민감한 전자 장비 근처에서 사용하기에 안전합니다.

G. 자동차 산업

조립 라인에서 상점 수리까지 신뢰할 수있는 전력과 통제가 필요한 다양한 작업에 사용됩니다.

VII. 공압 모터의 선택 기준

올바른 공압 모터를 선택하려면 주어진 애플리케이션에 대한 최적의 성능과 수명을 보장하기 위해 몇 가지 주요 요소를 평가해야합니다.

표준	설명
전력 및 토크 요구 사항	애플리케이션에 필요한 출력 전력 및 토크를 결정하십시오. 이것은 모터의 크기와 유형을 지시합니다 (예 : 고속의 경우 Vane, 더 높은 토크의 피스톤).
속도 범위	필요한 작동 속도와 가변 속도 제어가 필요한지 여부를 고려하십시오.
공기 소비	사용 가능한 압축 공기 공급 용량과 일치하도록 모터의 공기 소비 속도 (CFM 또는 L/Min)를 평가하십시오. 소비가 높으면 운영 비용이 증가 할 수 있습니다.
작동 압력	모터의 정격 작동 압력을 가용 시스템 압력과 일치시킵니다.
크기 및 중량 제약	모터의 물리적 치수와 무게, 특히 휴대용 도구 또는 공간 제한 설치를 설명하십시오.
환경 조건	온도, 습도, 먼지 및 유해 물질의 존재와 같은 요인에 대한 작동 환경을 평가하여 이러한 조건을 견딜 수 있도록 설계된 모터를 선택하십시오.
가역성이 필요합니다	애플리케이션이 모터가 시계 방향 및 시계 반대 방향으로 작동 해야하는지 확인하십시오. 대부분의 베인 및 피스톤 모터는 쉽게 뒤집을 수 있습니다.
유지 보수 및 서비스 가능성	유지 보수의 용이성, 예비 부품의 가용성 및 모터의 예상 수명을 고려하십시오.

VIII. 유지 보수 및 문제 해결

양성 변위 공압 모터의 장기 신뢰성과 효율성을 보장하는 데 적절한 유지 보수가 중요합니다.

A. 정기적 인 윤활

대부분의 공압 모터는 종종 압축 공기에 미세한 오일을 추가하는 인라인 윤활유를 통해 윤활이 필요합니다. 윤활유의 정기적 인 수표 및 리필이 필수적입니다.

B. 공기 여과 및 규제

압축 공기 공급을 올바르게 여과하여 오염 물질 (먼지, 녹, 수분)을 제거하고 올바른 작동 압력으로 조절하는지 확인하십시오. 필터를 정기적으로 청소하거나 교체해야합니다.

C. 마모 검사

베네, 피스톤, 베어링 및 씰과 같은 구성 요소의 마모 징후가 모터에 주기적으로 검사하십시오. 추가 손상을 방지하기 위해 즉시 문제를 해결하십시오.

D. 일반적인 문제와 솔루션

• 권력 상실 : 공기 압력/흐름이 충분하지 않아 내부 구성 요소 마모 된 내부 부품 (예 : Vanes, Seals) 또는 막힌 공기 필터로 인한 것일 수 있습니다.
• 과도한 공기 소비 : 마모 된 씰 또는 손상된 구성 요소로 인한 내부 공기 누출을 나타냅니다.
• 과열: 드물지만 모터가 지속적으로 과부하되거나 윤활이 불충분 한 경우 발생할 수 있습니다.
• 소음: 마모 된 베어링, 잘못 정렬 된 구성 요소 또는보다 효과적인 머플러가 필요하다는 것을 나타낼 수 있습니다.

ix. 미래의 트렌드와 결론

A. 효율성 및 재료의 발전

진행중인 연구는 고급 설계, 더 나은 밀봉 기술 및 새로운 저속 재료의 사용을 통해 공압 모터의 에너지 효율을 향상시키는 데 중점을 둡니다. 이는 압축 공기 소비를 줄이고 더 넓은 범위의 응용 분야에서 전기 모터와 더 경쟁력을 갖도록하는 것을 목표로합니다.

B. 제어 시스템과의 통합

현대의 공압 모터는 비례 밸브 및 센서를 포함한 정교한 제어 시스템과 점점 더 정확한 속도, 토크 및 위치 제어를 허용하고 있습니다. 이는 자동화 된 프로세스에서의 다양성을 향상시킵니다.

C. 틈새 애플리케이션의 지속적인 관련성

전기 드라이브의 부상에도 불구하고, 양성 변위 공압 모터는 틈새 응용 분야에서 고유 한 안전, 견고성 및 가혹하거나 위험한 환경에서 작동하는 능력이 비교할 수없는 상태로 유지되는 틈새 애플리케이션에서 중요한 장소를 계속 유지할 것입니다.

D. 주요 혜택과 그들의 지속적인 가치 요약

요약하면, 양의 변위 공압 모터는 안전, 전력 밀도, 즉각적인 제어 및 내구성의 독특한 조화를 제공합니다. 스파크없이 작동하는 능력, 가혹한 조건을 견딜 수 있으며 손상없이 마구간을 사용하면 제조 및 건설에서 의료 및 식품 가공에 이르기까지 산업에서 필수 도구가 필요합니다.

E. 현대 산업에서 공압 모터의 역할에 대한 최종 생각

전기 모터만큼 보편적으로 보이지는 않지만 양성 변위 공압 모터는 엔지니어링의 독창성에 대한 증거입니다. 그들은 중요한 작업을위한 신뢰할 수 있고 강력하며 안전한 솔루션으로, 압축 공기의 간단하지만 효과적인 힘은 현대 산업 능력의 초석으로 남아 있음을 증명합니다. 기술이 발전함에 따라 이러한 모터는 계속 발전하여 더욱 효율적이고 통합되어 다양하고 까다로운 산업 환경에서 지속적인 역할을 보장 할 것입니다.
