AMP7 제품 매개변수:
출력: 1.1KW, 마력: 1.5HP, 토크: 28N.m, 자유 속도: 360RPM, 가스 소비량: 990L/min, 무게: 19.5-29KG(다른 설치 방법, 다른 무게), 4가지 설치 방법을 사용할 수 있습니다: 기본, 수직, 수평, 플랜지, 옵션 수동 제어 밸브, 브레이크, 기어 감속기, 컨트롤러.
표준 기능:
안전 및 방폭을 위해 압축공기를 동력원으로 사용하는 제품으로 방폭인증을 획득하였으며, 국가안전기준을 충족하는 제품입니다. 높은 토크, 낮은 가스 소비, 과부하로 인해 연소되지 않음, 속도 무단 조정, 제어 밸브 전환으로 시작, 조정, 정지, 즉시 방향 반전 가능. 모터는 전체적으로 밀폐되도록 설계되어 먼지가 많고 습하며 열악한 환경에서도 사용할 수 있습니다. 화학 산업, 반도체, 결정, 석유화학, 생화학 기술, 페인트 공장, 자동화 기계 및 기타 산업에서 널리 사용됩니다.
작업 환경:
유체: 압축 공기
사용압력 : 5Kg/cm 2 (70psi)
최대 작동 압력: 6Kg/cm 2 (85psi)
주변 온도: -10°C~ 70°C(동결되지 않는 상태에서만 사용 가능)
윤활유: ISOVG32 또는 이와 유사한 것. (오일 미스트를 사용하여 분당 2~3방울씩 오일을 첨가해야 합니다.)
연속 사용: 예(부하 없이는 연속적으로 실행할 수 없습니다).
권장 속도: (0.3~1) x 최대 출력 속도.
자세한 매개변수
모델 | 기어비 | 최대 출력 | 스톨 토크 | 무게(KG) | |||||||||
힘 | 토크 | 정격 속도 | 공기 소비량 | 기초적인 | 수직의 | 수평의 | |||||||
HP | KW | Nm | Ibf. 피트 | R.P.분 | L/분 | CFM | Nm | Ibf. 피트 | KG | KG | KG | ||
앰프7 | 1.5 | 1.1 | 28 | 20.7 | 360 | 990 | 35 | 45.8 | 33.8 | 19.5 | 22 | 29 | |
G1/3 | 75.5 | 55.7 | 120 | 103.7 | 76.5 | " | 33.9 | 34.1 | |||||
G1/5 | 128.6 | 94.9 | 72 | 182.5 | 134.7 | ||||||||
G1/10 | 254.5 | 187.8 | 36 | 365.2 | 269.5 | ||||||||
G1/15 | 382.2 | 282.1 | 24 | 580.4 | 428.3 | " | 47.2 | 48.1 | |||||
G1/20 | 502 | 370.5 | 18 | 766.5 | 565.7 |

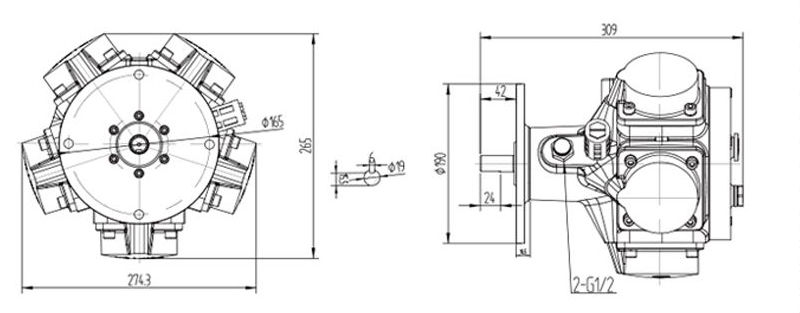

개략적인 계획 보기:
![]() | ![]() |
AMP7-F(수직) | AMP7-L(수평형) |
![]() | |
AMP7-IEC(플랜지형) |
제품 고장 다이어그램:
아니요. | 이름 | 수량 | 아니요. | 이름 | 수량 | 아니요. | 이름 | 수량 |
1 | 주택 | 1 | 12 | 정지 핀 | 5 | 23 | 실린더 라이너 | 5 |
2 | 분배 밸브 | 1 | 13 | O-링 | 10 | 24 | O-링 | 5 |
3 | 절반 물개 | 1 | 14 | 병렬 블록 A | 1 | 25 | 원형 플랜지 | 1 |
4 | 드라이브 엔드 베어링 | 1 | 15 | 병렬 블록 B | 1 | 26 | 바디 개스킷 | 1 |
5 | 스핀들 | 1 | 16 | 소켓 헤드 나사 | 20 | 27 | 기관 플러그 | 2 |
6 | 드라이브 엔드 베어링 | 1 | 17 | 스프링 와셔 | 20 | 28 | 머플러 | 1 |
7 | 서클립 | 1 | 18 | 소켓 헤드 나사 | 5 | 29 | 절반 물개 | 1 |
8 | 롤러 베어링 | 1 | 19 | O-링 | 5 | 30 | 바디 개스킷 | 1 |
9 | O-링 | 5 | 20 | 실린더 라이너 | 5 | 31 | 모터 커버 | 1 |
10 | 연접봉 | 5 | 21 | 오일거울 | 1 | 32 | 수평판 | 1 |
11 | 피스톤 | 22 | 나사 | 1 |
