제품 설명:
AMC7 기어드 공압 모터 제품 매개변수:
출력: 7KW, 마력: 9.3HP, 토크: 24.6N.m, 자유 속도: 4100RPM, 공기 소모량: 5520L/min, 무게: 45KG(다른 설치 방법, 다른 무게), 세 가지 설치 방법 사용 가능: 수직, 수평, 디스크 유형 , 옵션 수동 제어 밸브, 브레이크, 기어 감속기, 컨트롤러.
표준 기능:
압축공기를 동력원으로 사용하면 안전하고 방폭됩니다. 이 제품은 방폭 인증을 받았으며 국가 안전 표준을 충족합니다. 과부하로 인해 고속 및 높은 토크가 연소되지 않습니다. 속도는 무단계로 조절됩니다. 제어 밸브는 시작, 조정 및 정지를 전환하는 데 사용되며 정방향 및 역방향을 즉시 반전시킬 수 있습니다. 모터는 전체적으로 밀폐되도록 설계되어 먼지가 많고 습하며 열악한 환경에서도 사용할 수 있습니다. 이는 화학 산업, 반도체, 결정, 석유화학, 생화학 기술, 페인트 공장, 자동화 기계 및 기타 산업에서 널리 사용됩니다.
작업 환경:
유체: 압축 공기
사용압력 : 5Kg/cm 2 (70psi)
최대 작동 압력: 6Kg/cm 2 (85psi)
주변 온도: -10°C~ 70°C(동결되지 않는 상태에서만 사용 가능)
윤활유: ISOVG32 또는 이와 유사한 것. (오일 미스트를 사용하여 분당 2~3방울씩 오일을 첨가해야 합니다.)
연속 사용: 예(부하 없이는 연속적으로 실행할 수 없습니다).
권장 속도: (0.3~1) x 최대 출력 속도.
자세한 매개변수
모델 | 작동 압력(Mpa) | 힘 | 속도 | 토크 | 공기 소비량 | 회전 | 무게(KG) | 입력호스(mm) 사이즈 | |||||
자유 속도 | 최대에서. HP | 최대 토크 | |||||||||||
HP | KW | rpm/분 | Nm | Ibf. 피트 | L/분 | CFM | 수직의 | 수평의 | |||||
AMC7 | 0.4 | 2 | 4.5 | 3700 | 2500 | 17 | 12.5 | 3970 | 140.2 | 양방향 | 45 | 45 | 35 |
0.5 | 2.6 | 6.5 | 3900 | 2750 | 22.5. | 16.6 | 5220 | 184.3 | |||||
0.6 | 9.3 | 7 | 4100 | 3100 | 24.6 | 18.2 | 5520 | 194.9 | |||||
0.7 | 5.46 | 9 | 4200 | 3200 | 26.8 | 19.8 | 5880 | 207.6 |

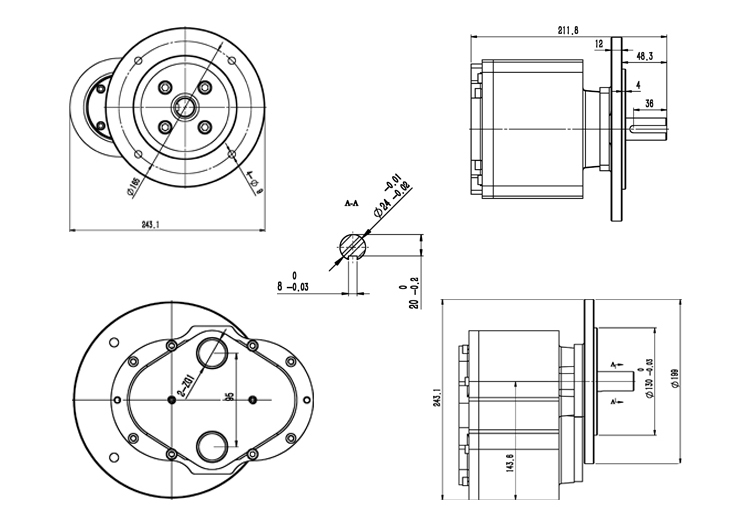

개략적인 계획 보기:
제품 고장 다이어그램:
아니요. | 이름 | 수량 | 아니요. | 이름 | 수량 |
1 | 모터 하우징 | 1 | 11 | 육각 소켓 나사 | 4 |
2 | 모터 후면 커버 | 1 | 12 | 육각 소켓 나사 | 8 |
3 | 모터 슬레이브 기어 | 1 | 13 | 플랫 포인트 고정 나사 | 2 |
4 | 모터 메인 기어 | 1 | 14 | 원통형 머리가 있는 육각 소켓 볼트 | 4 |
5 | 원형 플랜지 | 1 | 15 | 둥근 너트 | 4 |
6 | 앞표지 | 1 | 16 | 그리스 씰 | 1 |
7 | 조인트 링 | 2 | 17 | 깊은 홈 볼 베어링 | 2 |
8 | O-링 | 2 | 18 | 깊은 홈 볼 베어링 | 2 |
9 | 스프링 와셔 | 4 | 19 | 스트레이트 핀 | 2 |
10 | 스프링 와셔 | 8 |
