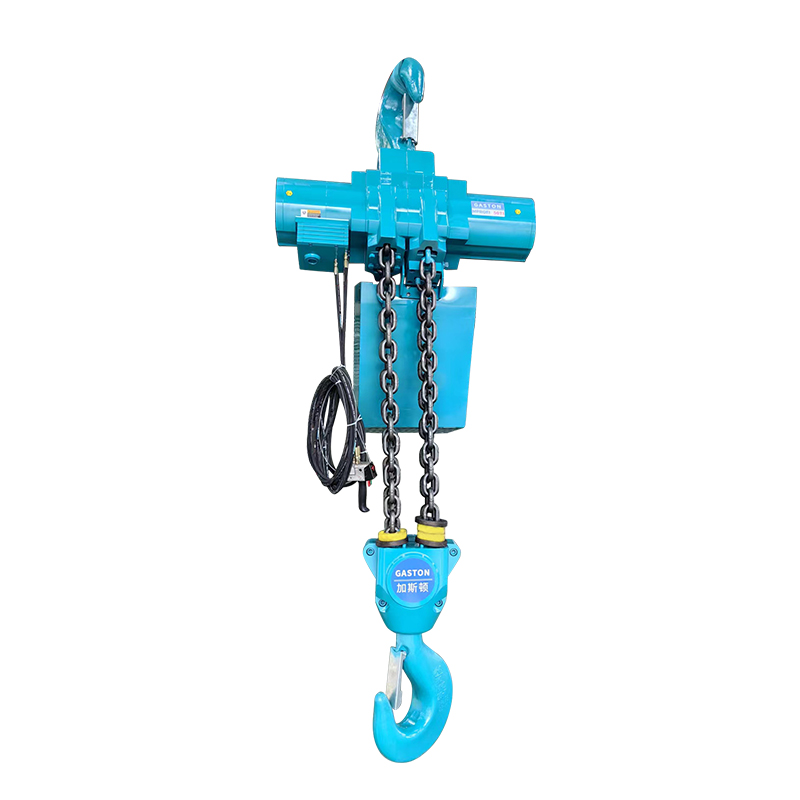

HQ 50톤 공압 호이스트

50톤 광산 공압 호이스트, 작동 압력: 0.63Mpa, 체인 수: 4, 모터 출력: 6.3KW, 표준 리프팅 높이는 3미터이며 리프팅 스트로크는 확장되도록 맞춤 설정할 수 있습니다. 완전 부하 리프팅 속도: 0.7M/MIN, 체인 크기: 22*66MM. Gaston 공압 호이스트는 6개의 특허를 보유하고 있으며 각 특허는 공압 호이스트 설계의 장점입니다. 과부하 클러치, 호이스트는 정격 중량에 도달하면 자동으로 미끄러지고 리프팅을 중지합니다. 공압 모터의 주요 구성 요소 표면은 방청 처리로 처리되어 공압 모터의 주요 구성 요소에 녹이 발생하고 모터가 걸려 회전하지 않게 되기가 쉽지 않습니다. 쉘은 지지력이 큰 고강도 재료로 주조됩니다. 공기 제어 밸브는 큰 직경의 채널로 설계되었으며 환기량이 충분히 커서 공압 호이스트의 리프팅 효율성을 보장합니다. 브레이크 어셈블리는 내부 스플라인 미끄럼 방지 설계를 채택하여 공압 호이스트 브레이크 패드가 미끄러짐으로 인해 호이스트 체인이 자동으로 미끄러지는 것을 방지합니다. 상부 및 하부 후크는 단조 기술로 만들어졌으며 후크는 강화 및 열처리되어 후크의 인성을 높여 착용하기 쉽지 않고 내구성이 뛰어납니다. 감속 부분은 폐쇄형 설계를 채택하고 내부는 오랫동안 오일 프리를 보장할 수 있으며 카드 장치의 내부 채널 설계는 감속기의 마찰로 인해 발생하는 열을 줄일 수 있습니다. 공압모터의 배기로 인해 발생하는 소음을 줄여준다는 것이 더 큰 장점입니다.

견적을 받으세요

자세한 매개변수

공기압 (PSI)	공기압 (중P에이)	최대 출력 (HP)	자유 속도 (rp중)	최대 출력 속도 (rpm)	최대 출력에서의 토크 (NM)	최대 전력에서의 가스 소비 (m³/분)	토크 중지 및 토크 시작 (NM)
40	0.28	45%	80%	30%	37.50%	45%	45%
50	0.35	56%	84%	44%	52.40%	56%	56%
60	0.4	67%	88%	58%	65.90%	67%	67%
70	0.48	78%	92%	72%	78.30%	78%	78%
80	0.55	89%	96%	86%	89.60%	89%	89%
90	0.63	100%	100%	100%	100%	100%	100%
100	0.7	110%	104%	114%	109.60%	110%	110%


그림은 두 가지 다른 공기압에서의 일반적인 공압 모터 토크 및 전력 곡선을 보여줍니다. 공기압이 감소하면 모터의 속도, 토크 및 출력이 감소합니다.	그림은 서로 다른 두 가지 공기압 하에서 공압 모터의 토크 및 속도 곡선을 보여줍니다. 공기압이 감소하면 모터의 속도와 토크가 감소합니다. 토크는 크게 감소하는 반면, 압력이 감소함에 따라 모터 속도는 약간 감소합니다.

공압식 호이스트		단위	HQ25-2	HQ30-2	HQ37-3	HQ50-4	HQ75-3	HQ100-4
	공기압	Mpa	0.6
	짐	톤	25	30	37	50	75	100
	체인 수	뿌리	2	2	3	4	3	4
	모터 출력 전력	KW	6.3	6.3	6.3	6.3	9	9
	리프팅 높이	M	표준 높이는 3 미터입니다.
	완전 부하 리프팅 속도	미터/분	1.2	1	0.7	0.7	0.55	0.4
	무부하 리프팅 속도	미터/분	2.4	2.3	1.7	1.2	1.3	1
	완전 부하 하강 속도	미터/분	2.6	2.8	2	1.5	1.2	1
	완전 부하 가스 소비량 - 증가	m³/분	6.5	6.5	6.5	4	7.6	7.6
	완전 부하 가스 소비량 - 감소	m³/분	5.5	5.5	5.5	5.5	6	6
	체인 크기	mm	22*66	22*66	22*66	22*66	32*90	32*90
	체인 무게	kg/m2	12.2	12.2	12.2	12.2	21.3	21.3
	표준 중량(상승 높이 3m)	kg	510	520	860	935	1750	1800
	컨트롤러 공기 파이프 길이	m	표준 길이는 3미터입니다.
	전부하 소음 - 증가	디비	78	78	78	78	78	78
	전부하 소음 - 감소	DB	82	82	82	82	85	85
	기관 커넥터	~에	G11/2	G11/2	G11/2	G11/2	G11/2	G11/2
	공기관 크기(내경)	mm	35	35	35	35	35	35

걷는 자동차	모터 파워	kw	3	3	3	3
	정격 부하 속도	m/분	5	3	3	3
	모터 공기 소비량	m/mim	2.5	2.5	2.5	2.5
	기관 커넥터	~에	G3/4	G3/4	G3/4	G3/4
	공기관 크기(내경)	mm	19	19	19	19
	무게(트롤리)	kg	136	136*2	136*2	247*2

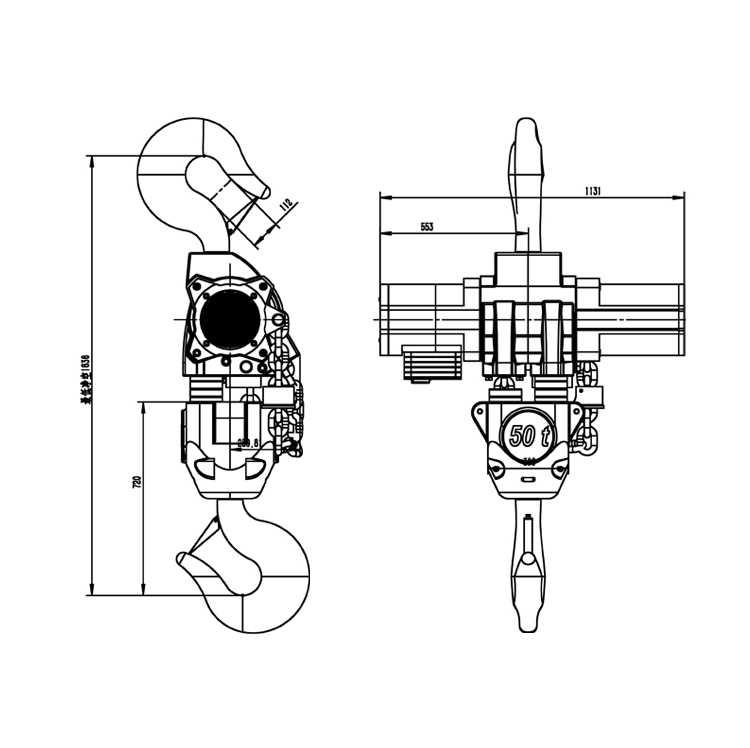

모델	단위	HQ25-3	HQ30-2	HQ37-3	HQ50-4	HQ75-3	HQ100-4
A	mm	1370	1370	1610	1610	2535	2610
B	mm	900	900	955	955	1535	1535
기음	mm	450	450	535	535	820	820
D	mm	445	445	445	445	600	600
이자형	mm	270	270	270	270	405	365
에프	mm	310	310	350	350	450	450
H1 최소 여유 공간	mm	1260	1260	1485	1485	1935	1935
H2	mm	825	825	950	950	1250	1250
Φa	mm	126	126	120	120	315	355
Φb	mm	126	126	120	120	315	355
N	mm	113	113	122	122	250	280
